在我國(guó)東北和華東地區(qū)，部分鐵礦山屬于含碳酸鹽礦山。東北地區(qū)以東鞍山鐵礦為代表，東鞍山鐵礦是我國(guó)大型紅鐵礦山，礦物品種多、結(jié)構(gòu)構(gòu)造復(fù)雜、嵌布粒度細(xì)，鐵礦石中的碳酸鹽主要是菱鐵礦，其次是鐵白云石。東鞍山鐵礦按自然類型可劃分為假象赤鐵礦、磁鐵礦、磁鐵赤鐵礦、赤鐵磁鐵礦和綠泥假象赤鐵礦、綠泥赤鐵磁鐵礦、菱鐵磁鐵礦等石英巖等。

類型：有用礦物，主要礦物：假象赤鐵礦磁鐵礦，次要礦物：赤鐵礦、褐鐵礦、菱鐵礦，微量礦物：鏡鐵礦、針鐵礦、穆鐵礦。

脈石礦物：主要礦物：石英、鱗綠泥石，次要礦物：鐵閃石、陽起石、透閃石、方解石、含鐵方解石、含錳方解石、鐵白云石，微量礦物：磷灰石、黃鐵礦。

含碳酸鹽假象赤鐵礦石中鐵礦物主要為假象赤鐵礦，其次為少量的磁鐵礦和菱鐵礦；脈石礦物主要為石英，其次為碳酸鹽類的方解石、鐵白云石。假象赤鐵礦多呈磁鐵礦的半自形假象，顆粒比較粗大且均勻，與脈石接觸邊界大部分平直。碳酸鹽類礦物有的呈粗大粒狀與鐵礦物緊密共生，有的呈脈狀集合體穿插于鐵礦物條帶，有少量的碳酸鹽礦物已綠泥石化。鐵礦物條帶主要由假象赤鐵礦和少量的碳酸鹽礦物、石英所組成；淺色脈石條帶以石英為主；一些以碳酸鹽礦物為主，帶內(nèi)鐵礦物含量較少，脈石礦物石英顆粒羅為粗大純凈，假象赤鐵礦石的構(gòu)造多為條帶狀，上述結(jié)構(gòu)構(gòu)造使得假象赤鐵礦石相對(duì)其它幾種鐵礦石和脈石礦物均比較容易解離，似乎相對(duì)好選。但是，碳酸鹽礦物的存在對(duì)選礦過程的影響很大，使得假象赤鐵礦石難選。

*近幾年的生產(chǎn)結(jié)果統(tǒng)計(jì)表明，隨著開采深度的增加，礦石中碳酸鹽的含量在逐年升高。生產(chǎn)表明，碳酸鐵的出現(xiàn)對(duì)東鞍山鐵礦石的浮選影響很大，隨著碳酸鐵含量的增加，浮選指標(biāo)呈下降趨勢(shì)，導(dǎo)致“精尾不分”，嚴(yán)重影響著生產(chǎn)指標(biāo)。為此，張明等提出采用分步浮選流程，消除菱鐵礦對(duì)浮選的不利影響。通過現(xiàn)場(chǎng)生產(chǎn)表明，為了能獲得較高品位的鐵精礦，必須預(yù)先除去影響反浮選的菱鐵礦，而在一定程度上受到淀粉抵制，但抵制作用較弱的菱鐵礦在赤鐵礦和石英表面的吸附罩蓋，是引起現(xiàn)場(chǎng)反浮選困難的主要原因。

華東地區(qū)的梅山鐵礦也屬于高碳酸鹽型鐵礦山，礦床中賦存有大量菱鐵礦，特別是梅山二期工程建設(shè)的地質(zhì)勘探工作中發(fā)現(xiàn)菱鐵礦分布普遍、數(shù)量可觀，但又不能形成單獨(dú)的工業(yè)礦體，大量的菱鐵礦伴生于磁鐵礦、假象和半假象赤鐵礦的礦石中。梅山鐵礦按礦石的結(jié)構(gòu)、構(gòu)造及礦化程度可將分為塊狀、斑點(diǎn)狀、浸染狀、角礫狀、竹葉狀等5種礦石類型。

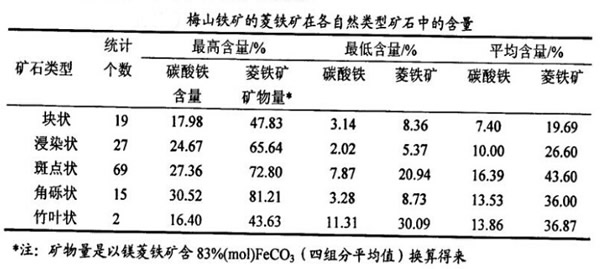

由上圖可以看出，含菱鐵礦*高的是斑點(diǎn)狀礦石，平均含碳酸鐵16.39%；其次是竹葉狀礦石，為13.86%；塊狀礦石*低，為7.40%。

梅山礦業(yè)公司選礦廠采用“浮硫-弱磁-強(qiáng)磁”流程選鐵降磷，未對(duì)礦石中大量菱鐵礦進(jìn)行單獨(dú)的分選，僅是通過高梯度強(qiáng)磁選機(jī)將菱鐵礦與赤鐵礦一并選出，作為鐵精礦加以利用，因而造成鐵精礦品位不高，梅山鐵精礦質(zhì)量標(biāo)準(zhǔn)僅定為：含鐵57%、含硫小于0.5%、含磷小于0.25%，鐵精礦品位較低。

梅山鐵礦目前面臨的主要課題是提鐵降磷，以及尾礦資源的回收利用，國(guó)內(nèi)高校及科研院在這兩方面做了大量的研究工作，取得了不俗的成績(jī)，特別是中南大學(xué)在梅山尾礦回收試驗(yàn)研究過程中，采用磁-浮聯(lián)合流程，將全鐵僅含17.92%的鐵尾礦，提高到含鐵57.12%、S0.27%、P0.055%，為梅山選礦廠綜合利用鐵尾礦資源開壁了新途徑。

然而，國(guó)內(nèi)外學(xué)者未對(duì)梅山鐵礦進(jìn)行菱鐵礦和赤鐵礦分選研究，若能將現(xiàn)有鐵精礦中含菱鐵礦部分剔除，定能大大提高鐵精礦品位。

本文由開元機(jī)械整理總結(jié)，轉(zhuǎn)載請(qǐng)注明來源：xiaoxinfeng.cn
