鐵礦石入磨前預選拋廢石是選礦廠節能、降耗、增效的有效途徑。磁滑輪干選機拋去采礦過程中混入的圍礦巖和夾石，減少磨礦量和入選品位的波動，提高磨機效率，減少磨礦量和入選品位的波動，提高磨機效率，從而促進礦山經濟效益的提高。磁滑輪是目前解決大塊拋廢問題較好的設備，但磁滑輪干選機選別后品位提高很少，拋必增加下道工序節能球磨機的工作負荷，同時，磁滑輪預選后必須對礦物進行破碎處理。目前礦石越來越貧乏，品位越來越低，如何提高入磨礦石品位，提高生產率是亟待解決的問題。

CTG型磁選機屬粉礦干式磁選機，其工作原理與磁滑輪干選機基本相同，它用于選別細粒的礦粉，其優點在于拋廢的同時，對礦物具有富集作用，提高了入選品位，彌補了磁滑輪的不足；因此，用CTG型磁選機對礦物進行預選處理，可有效地解決上述問題。

1、CTG型磁選機結構特點

CTG型磁選機與濕式磁選機相比在選別過程中有一個非常大的區別，即重力有利于選別。在選別的過程中，無需克服重力的作用和礦漿的阻力，當尾礦脫離磁場時，在重力的作用下，礦物能很好的與磁筒分離，這一特點與磁滑輪干選機相同。

該磁選機適用于選別粒度小的礦粉，對于5mm以下的粒級已解離部分，呂位提高很多，用CTG型磁選機進行預富集后，精礦可以直接進入球磨機。而對于5mm以上的粒級由于還未解離，磁滑輪干選機選別后品位提高很少，為了提高球磨機的工作效率，必須將所有進入球磨機的物料細碎到5mm以下，以提高球磨機入磨礦物品位。在不增加后續設備臺數的情況下，選礦廠設備臺效率得到提高，既可以降低選礦廠的加工成本，又可以增加選場的精礦產量。該機的結構如圖1所示。

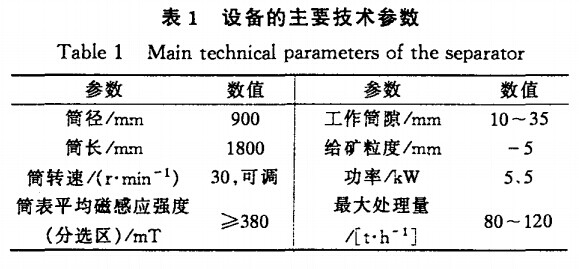

該設備根據用戶的需要，可自行調節設備的轉速，根據所需精礦品位，尾礦、精礦產出比例可根據實際情況自行調節，操作維護方便。以CTG-0918型設備為例，其主要技術參數列于表1。

2、磁系的分析研究與結構特點

磁系是磁選機的關鍵部件，它的磁性能好壞直接影響磁選機的技術性能和分選效果，因此磁系磁路的優化設計至關重要。磁選機選加盟區的磁場分布一直是廣大磁選工作者的理論研究重點和難題。曾有很多文獻報道了極距對分選效果的影響，得出極距對精礦品位影響不顯著，但金屬回收率卻隨著極距的增大而顯著下降。同時確定適宜的極距還應保證分離過程的順利進行，減小極距能提高分選空間的磁場力，保證回收率，但極距過小，拋必造成堵塞，影響分選過程的正常進行。與新型磁選機相適應的磁系，要求選別區長，在磁翻轉中有利于礦石及貧礦連生體的排出，給礦方式更趨于合理。梯度和穿透深度是相輔組成的兩個方面，過分強調梯度而造成磁場作用深度極不均勻，會造成金屬磁性礦物的瞬間脫離流失。在弱磁場選別作業中，大筒徑有利于選別效率的提高，一則大筒徑空間大，有利于磁路設計，同時大筒徑選別區加長，更有利于分選，保證磁性礦物*大限度的回收，有利于提高品位。

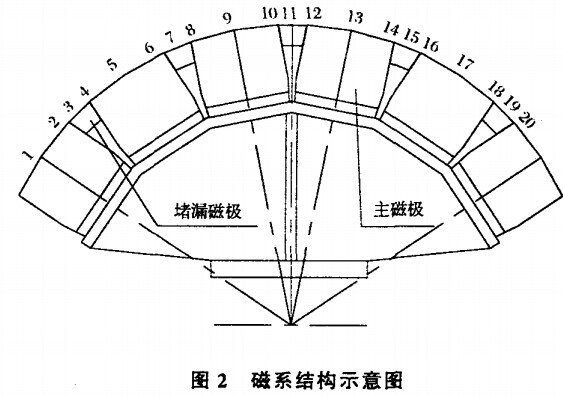

CTG磁選機的磁系特點就是大包角、多磁極，磁選機選別區的磁通密度**值較為均勻，發揮其磁系的選別作用，根據礦石性質的不同，可設計成不同的場強。磁力的徑向分量應盡可能的大，切向分量應盡可能的小。極數6~8極，多極是為了獲得均勻磁密度的需要，更主要的是多極在選別過程中提高磁翻轉的次數，以清除雜質，提高品位。極數過多，會造成磁短路。而CTG磁選機選別的物料粒度相對較大，磁選機直徑較小，經試驗選定為6極，磁系包角為140°~155°，加強磁選工作區，提高選別效率。磁系結構如圖2所示。

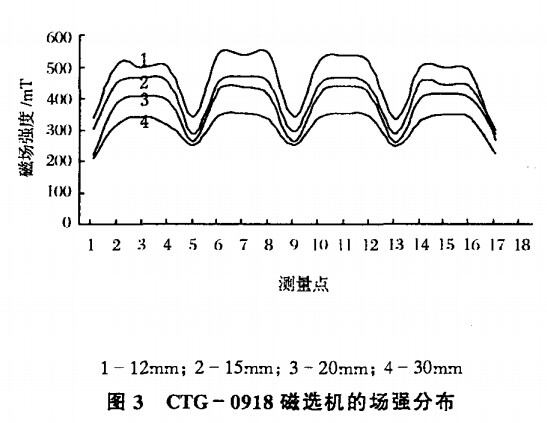

分別在12、15、20及30cm處取多點，實測其磁場強度值，繪制如圖3的分布曲線。從曲線可以直接觀的看到，磁場的作用深度很大，曲線也相對均勻。在由于現場給料不均而產生的料層厚度不均勻的情況下，仍能得到預期的選別效果。

3、應用實例

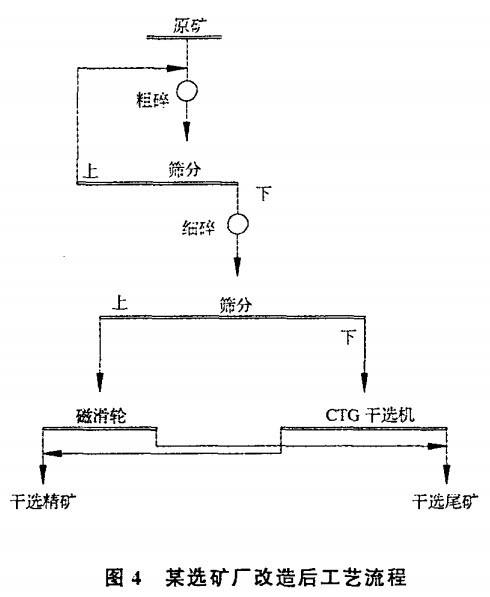

某選礦廠應用CTG磁選機對工藝流程進行了改造，改造后的工藝流程如圖4所示。

經綜合試驗分析比較，5mm以下粒級約占85%以上，這些礦物無需細碎，直接采用CTG-0918磁選機預選，在原礦品位波動時，可通過靈活調節磁輥轉速和分礦板位置滿足生產需要。尾礦直接拋充，精礦與磁滑輪的精礦一起進入下**程的濕式磁選機。5mm以上粒級所占的比例很小，如增加閉路篩分需要的投資大，經分析決定，采用開路細碎更經濟，用原有磁滑輪干選機就可以完成。

工藝流程改造后，實際生產指標與原指標相符，設備運行平穩，改造后的流程，具有設備配置緊湊，操作、控制簡單，極大地降低耗水，選別指標穩定等一系列優點，不僅降低了選礦廠的加工成本，又提高了選礦廠的精礦產量，改善了選礦技術經濟指標，做到了經濟合理地利用礦山資源，實際應用效果十分明顯。

4、結論

通過對磁路優化設計、選材、整臺設備的設計制造等，使該設備的綜合性能得到提升。近兩年的生產使用表明，該機結構合理，運轉可靠，選別指標良好。

CTG型磁選機屬粉礦干式磁選機，多用于小型選礦廠。該機對于低品位磁鐵礦的預富集是十分有效的，尤其對于資源匱乏地區提高入磨品位、減少水耗具有廣闊的應用前景。該機與新型細碎工藝的組合，適應了當前選礦工藝多破少磨，提高入磨品位的發展思路，是十分值得推廣的一種新型設備。在河北、遼寧、新疆等干旱缺水地區，該機在低品位磁鐵礦的預富集工藝中得到了成功的應用。該機對嵌布粒度較細的細粒級原礦的富集作用是顯著的，具有推廣價值。從該設備在部分礦山的成功應用來看，對原礦分級、粉礦寫回集及粗粒拋尾，都取得了很好的應用效果，對*大限度地利用礦石資源具有促進作用。
