在小型試驗和半工業試驗成功之后，年產1萬噸精粉的**期工程已于2002年至2003年建成?；幢苯饚r高嶺土公司決定投資建設一條年產2萬噸煅燒高嶺土精粉的工廠，該生產線中采用了1臺SLon-1500立環脈動高梯度磁選機作為除鐵設備。

1、用于高嶺土除鐵的SLon-1500立環脈動高梯度磁選機簡介：SLon立環脈動高梯度磁選機是一種連續的高效強磁選設備，其轉環立式旋轉，反沖精礦，并配有脈動機構，具有富集比大、分選效率高、磁介質不堵塞，對給礦粒度、濃度和品位的波動適應性強、工作可靠，對給礦粒度、濃度和品位的波動適應性強、工作可靠、操作維護方便的優點。該機在冶金礦山已廣泛應用于氧化鐵礦、鈦鐵礦的選礦中，在非金屬礦如石英、長石、霞石礦等的除鐵方面也得到較為廣泛的應用。但是，SLon立環脈動高梯度磁選機在工業生產中應用于高嶺土除鐵還是**次。高嶺土中的礦物嵌布粒度極細，高嶺土除鐵是各種非金屬礦除鐵*難的一種，因此，對除鐵設備有非常高的要求。

針對淮北煤系高嶺土的特性，我們對SLon-1500立環脈動高梯度磁選機作了如下專項改進：①分選轉環采用變頻調速，以便在生產上根據不同的給礦量和礦漿體積，將轉環轉速控制在*佳狀態；②采用較細的導磁不銹鋼網作為磁介質，使微細粒級鐵礦物能有效地從非磁性產品中分離；③非磁性產品的排料部分及閥門全部采用不銹鋼制造，盡可能避免二次鐵銹污染；④磁性產品的沖洗水采用雙管路，其中一路為循環水，以節約生產用水；另一路為清潔水，使磁介質沖洗干凈后進入下一個作業循環。改進后的SLon-1500立環脈動高梯度磁選機的機械結構和工作原理，見圖2。

SLon立環脈動高梯度磁選機的工作原理：轉環內裝有導磁不銹鋼棒或鋼板網磁介質（也可根據需要充填導磁不銹鋼毛等介質）。選礦時，轉環作順時針旋轉，礦漿從給礦斗給入，沿上鐵軛縫隙流經轉環，轉環內的磁介質在磁場中被磁化，磁介質表面形成高梯度磁場，礦漿中磁性顆粒被吸附在磁介質表面，隨轉環轉動被帶至頂部無磁場區，用沖洗水沖入精礦斗中，非磁性顆粒沿下鐵軛縫隙流入尾礦斗中排走。

脈動機構驅動橡膠鼓膜作往復運動，使分選室的礦漿作上下往復運動，脈動流體力使礦粒群在分選過程中始終保持松散狀態，從而有效地消除非磁性顆粒的機構夾雜，提高非磁性產品的產率。此外，礦漿脈動對防磁介質的堵塞也大有益處。

3.2、煤系高嶺土加工生產線簡介

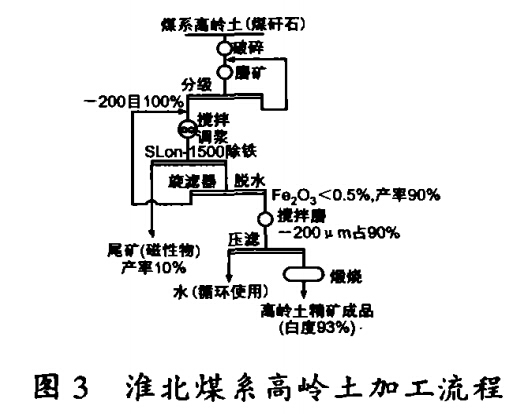

2002年至2003年，淮北金巖高嶺土公司建成了一條年產1萬噸煅燒煤系高嶺土精礦的生產線，其工藝流程如圖3所示。

該煤系高嶺土加工流程為：原礦經破碎、磨礦至-200目占100%，經調漿至濃度30%進入一臺SLon-1500立環脈動高梯度磁選機除鐵，其背景磁感強度為1.0T，使非磁性產品Fe2O3%含量<0.5%。非磁性產品用旋流器脫水，脫水后用立式螺旋攪拌磨磨至-2μm占90%，然后用煅燒爐煅燒，高嶺土中的有機物質經煅燒后被剔除。煅燒后的高嶺土白度達到93%，粒度-2μm占90%，可作為造紙用的優質涂料。經一年的生產運轉，該生產線產品質量穩定，各項指標達到設計要求。

4、結論

1、安徽淮北金巖高嶺土公司采用SLon-1500立環脈動高梯度磁選機作為煤系高嶺土的除鐵設備。在原料含F(xiàn)e2O3<0.5%。*終煅燒產品的白度達到93%，可作為優質的造紙涂料。

2、高嶺土除鐵技術難度較大，SLon立環脈動高梯度磁選機在高嶺土除鐵提純工業應用中首次獲得成功，標志著我國高嶺土除鐵技術達到一個新的高度。
