今日給大家說一下永磁筒式磁選機的磁系結構，之前有客戶在咨詢磁選機的時候?qū)Υ胚x機磁系的結構并不了解，誤以為磁選機筒體內部布滿了磁塊，其實并不是這樣，之前小編剛進入選礦行業的時候也以為如此，竟然拿著鐵塊在磁選機筒體上做吸引測試，發現沒有磁力，現在想想真是讓人笑話，下面就來讓大家了解一下永磁筒式磁選機的磁系結構。

永磁筒式磁機具有結構簡單，工作可靠，節省電耗，適合現場等優點，所以被廣泛應用。

小筒徑磁選機（如直徑600mm）的磁系為三極磁系，而筒徑大些的（如直徑為750mm）磁選機的磁系為四極至六極磁系。磁系角角與磁極數，磁極面寬度和磁極隙寬度有關。通常為106°~135°。磁系偏角（磁極中線偏向精礦排出端與垂直線的夾角）為15°~20°，磁系偏角可通過搬動裝在軸上的偏角轉向裝置來調節。

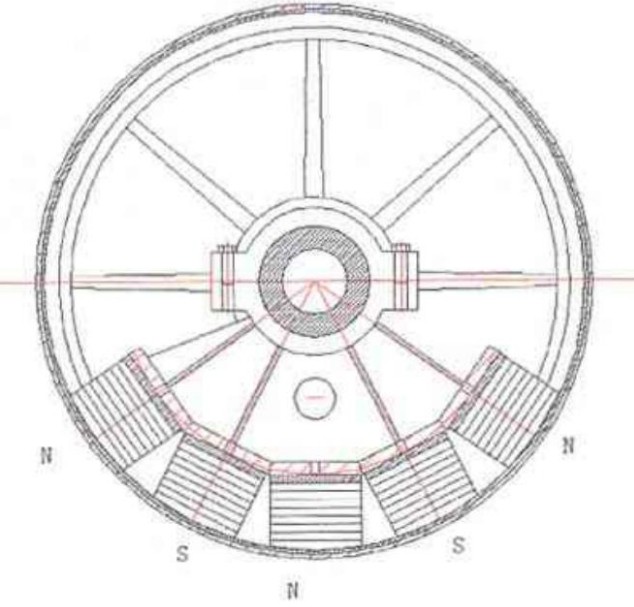

磁選機結構如圖所示：

主要部分為磁路，采用五極磁系，每個磁極由鐵氧體和釹鐵硼永磁塊粘結而成，用螺釘穿過磁塊中心孔固定在磁導板上，磁導板經支架固定在筒體的軸上，磁系固定，筒體旋轉。磁極的極性沿圓周交替排列，沿軸向極性相同。套在磁系外面的是不銹鋼非志磁材料制成的滾筒，采用非導磁材料是為了避免磁力線不能透過筒體進入分選區，而與筒體形成磁短路。槽體靠近磁系的部位也應采用非導磁材料，其余可用普通鋼板或硬質塑料板。槽體底板與圓筒之間的間隙與磁選機的給礦粒度有關，粒度小于1~1.5mm時，間隙為20~25mm，粒度為6mm時，間隙為30~35mm。給礦方向與圓筒的旋轉方向和磁性產品的移動方向相反。需要選分的產品為鐵粉，粒度上限0.079mm，因此槽體底板與圓 筒 之間的間隙為20~25mm。
